一、DX-11型信號繼電器用途

DX-11型信號繼電器用于交、直流電流或電壓操作的保護線路中，作為一次掉牌、手動復歸的信號動作指示器。
       DX-11型信號繼電器和DX-11A型信號繼電器是電壓動作型繼電器,而DX-11Q型信號繼電器和DX-11AQ型信號繼電器則是電流動作型繼電器。

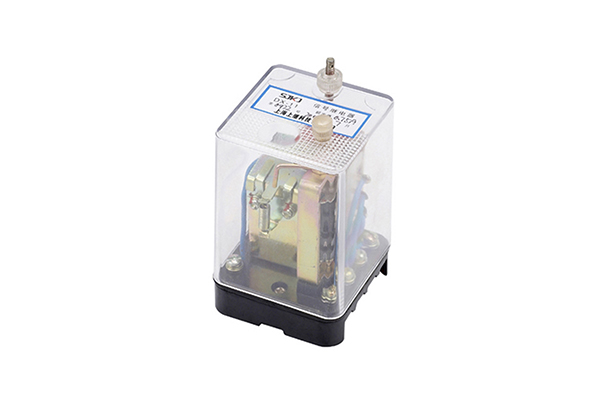

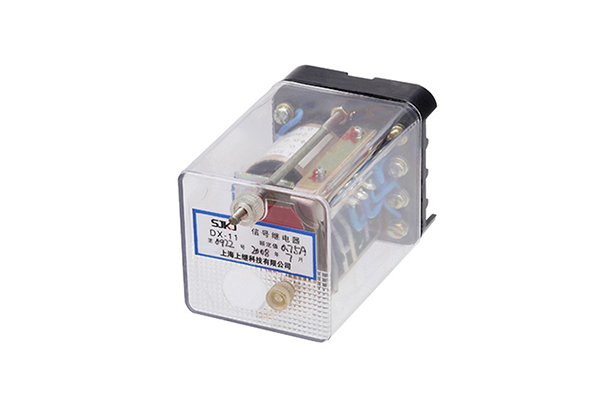

二、DX-11型信號繼電器的構成
        DX-11型繼電器具有電磁鐵和帶公共點的三付動合觸點，及一個信號牌。繼電器機構裝在由膠木底座和塑料外殼組成的殼體內，外殼的前壁有透明“窗”，可觀察繼電器動作前后信號牌的位置。前壁上有旋鈕，用于手動復歸信號牌。DX-11型信號繼電器采用掉牌的方式作為動作指示。

三、DX-11型信號繼電器的工作原理
        DX-11型信號繼電器采用電磁式、拍合型。
        DX-11型信號繼電器基本工作原理：當勵磁線圈通電達到動作值時，電磁鐵的動片被吸合，信號牌在自身重量的作用下掉牌，“窗”口顯示紅色。此時，隨信號牌一起轉動的觸桿與3個靜觸點片同時接通。斷電或激勵量降低到返回值時，動片在彈簧的作用力下返回到原來位置。用手按順時針方向轉動外殼上的旋鈕，信號牌返回原來位置。此時，信號牌的突齒被動片的凸出部分掛住，因此不會自動掉牌。
        注意：DX-11型信號繼電器和DX-11Q型信號繼電器有3副動合觸點，但靜觸點為其共用；而DX-11A型信號繼電器和DX-11AQ型信號繼電器只有2副觸點，且每付觸點各自獨立。

        四、DX-11型信號繼電器技術參數
        ●額定電壓：220V、110V、48V、24V、12V，
        ●額定電流：0.0lA、0.015A、0.025A、0.05A、0.075A、0.lA、0.15A、0.25A、0.5A、0.75A、1A。
        ●動作值：動作電流不大于90％額定電流；動作電壓不大于70％額定電壓。
        ●功率消耗：電流不大于0.3W；電壓不大于2W。
        ●介質強度：繼電器的各電路對外露的非帶電金屬部分應耐受交流50Hz，電壓2KV歷時1min試驗無擊穿或閃絡現象。

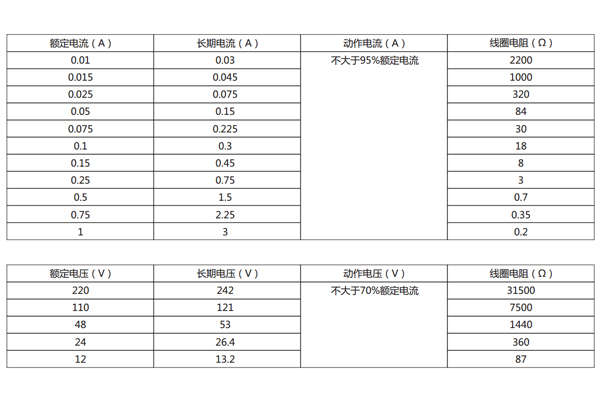

五、DX-11信號繼電器電流型、電壓型規格表

六、DX-11型信號繼電器維護
        1.繼電器應固定在室內垂直屏板上，該室內沒有塵埃、腐蝕氣體，并且有充足的光線，以便進行必要的檢查與觀察。
        2.繼電器的底座用兩個M4的螺桿固定到屏板上。從屏板前面固定底座，可采用兩個特殊的掛板，掛板放在零件袋中。在該袋中還有導電零件。
        3.在繼電器開始使用前需取去外殼，檢查有無在運輸過程中損壞，如：動片被吸持時信號牌掉牌不靈活，任何一個接觸彈簧片不閉合等。
        4.不宜潤滑繼電器的軸和軸承。
        5.應采用清潔柔軟的布片清潔觸點。避免用手指碰觸點。
        6.當信號牌掉牌不靈活時，可以適當?shù)卣{(diào)整動片的轉動角度，但動片在適當位置與鐵芯上極掌所形成的角度應為4-6°，并且信號牌的突齒與動片的凸出部分之間的鉤掛量應為1? 1.5mm；而動片在吸持位置，信號牌的突齒不應碰到動片的凸出部分，而兩者之間的間隙應不大于0.7mm
        7.觸點接觸不可靠時，可以適當?shù)卣{(diào)整接觸彈簧片，以便在信號牌掉牌時，橋形觸點將靜接觸片壓彎1?2mm。
        8.當繼電器的動作值不符合要求時，可以適當?shù)貜澢鷱椈芍Ъ艿奈膊浚愿淖儚椈傻姆醋饔昧Γ估^電器的動作值符合要求。
        9.繼電器調整好后，蓋上外殼，通電檢查繼電器的動作。在繼電器動作時，信號牌應當可靠地掉牌，觸點可靠地閉合。斷電后，用手往順時針方向轉動外殼的旋鈕，信號牌應可靠地返回原位，并且在釋放旋鈕后不應掉牌。
        10.在繼電器使用過程中，建議每半年檢查一次繼電器的動作情況。

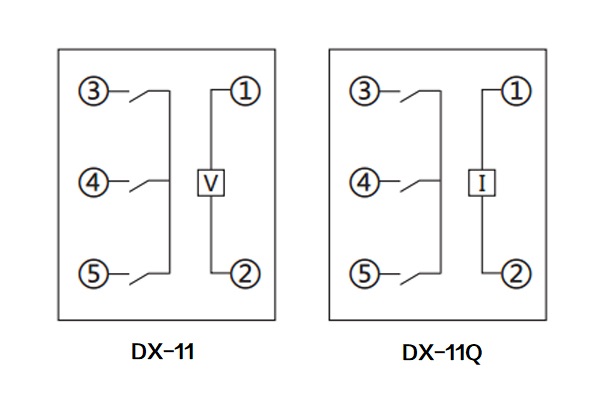

七、DX-11型信號繼電器接線圖

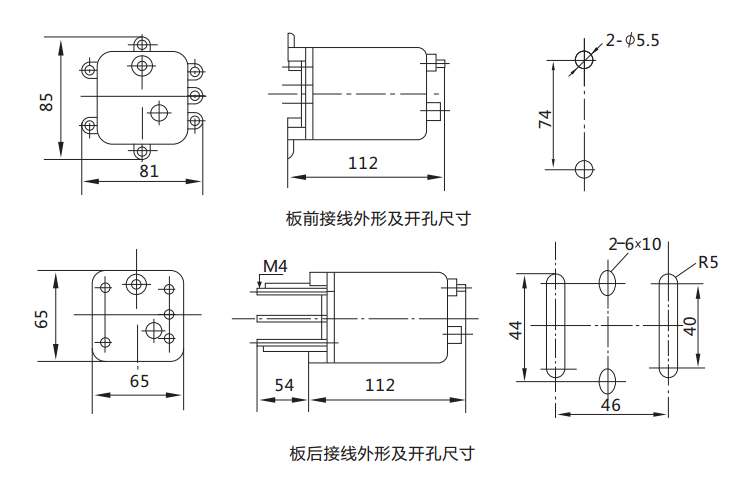

八、DX-11型信號繼電器外形安裝尺寸
