SJ10系列開關柜智能操控裝置功能強大，用于3-35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜，可取代傳統開關柜的一次回路模擬、帶電顯示器、自動加熱除濕控制器、斷路器分合閘按鈕等元件。具備了斷路器分合閘狀態指示、儲能指示、接地開關指示、手車位置指示、智能語言防誤提示、高壓帶電顯示、溫濕度數字顯示、柜內照明及RS485通訊接口等多項功能。

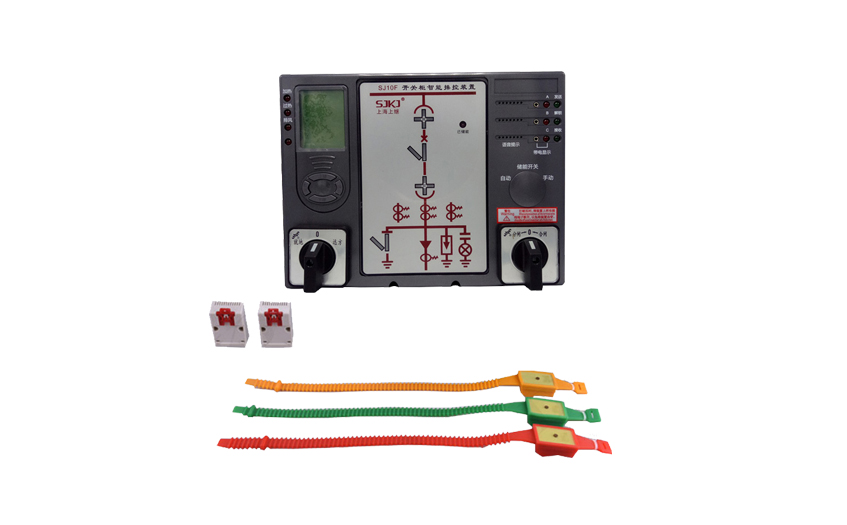

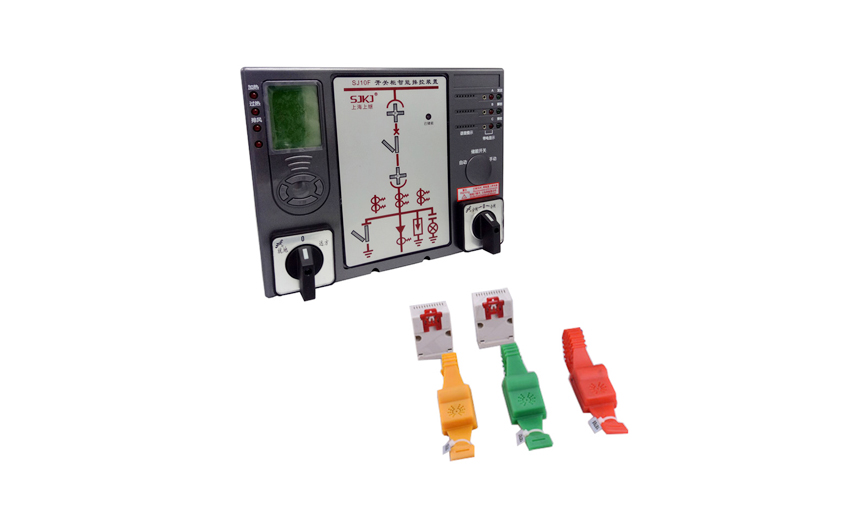

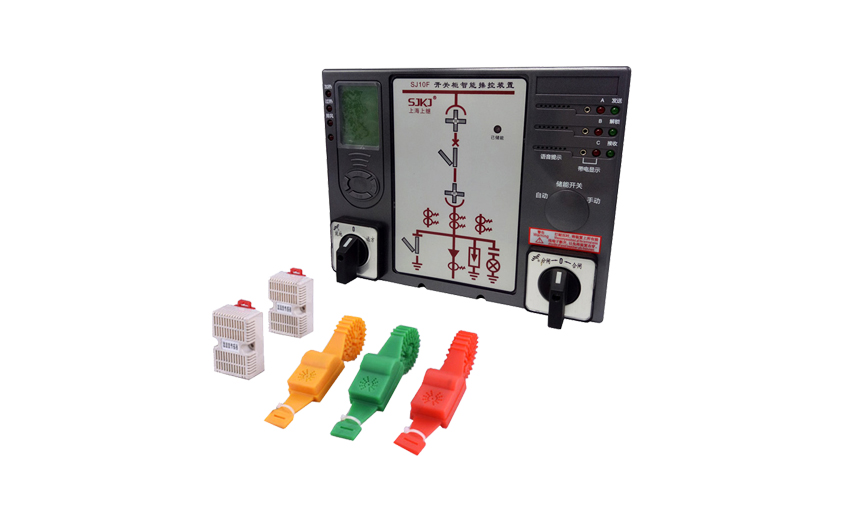

SJ10F-9 開關柜智能操控裝置（九點式測溫）

性能特點

1、一次模擬圖顯示

2、三相高壓帶電顯示及閉鎖輸出

3、溫濕度測量及液晶顯示

4、過熱排風輸出、加熱器斷線報警輸出

5、二路溫濕度傳感器，二路加熱控制輸出

6、智能語音防誤提示、三相核相驗電接口

7、儲能開關，遠方/就地、分/合閘轉換開關

8、可選配RS485通訊接口

9、九點式電氣接點在線測溫

技術參數

● 工作電源：AC/DC 220V

● 負載加熱電源：AC 220V

● 工作環境：溫度0～ 70℃ 濕度Rh≤95%

● 測量濕度范圍：0~99%RH

● 測量溫度范圍：-20~100℃

● 控制精度：溫度± 1℃    濕度±5%RH±

● 抗電強度：外殼與端子之間≥ AC2000V

● 絕緣性能：外殼與端子之間≥ 100MΩ

● 抗干擾：符合IEC255-22標準

● LED(KV)啟輝電壓：母線電壓×0.15~0.65

● 閉鎖啟控電壓（KV）：母線電壓×0.65
