中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：觸點容量大小之分，一般接觸器的觸點容量可以通過大電流,而中間繼電器長期允許通過的電流不大于5A。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因?yàn)檫^(guò)載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。

上海上繼生產的中間繼電器主要用于二次電路保護中；用于各中保護和自動控制裝置，以增加保護和控制回路的觸點容量和觸點數量。具體的工作原理是線圈裝在u形的導磁體上，導磁體上面有一個銜鐵，導磁體兩側裝有兩排觸點單片，在非動狀態下將銜鐵向上托起，使銜鐵與導磁體之間保持一定的間隙，當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，以完成了信號的傳遞。

      中間繼電器種類眾多不一，上海上繼科技有限公司致力研究和發二次保護，所生產的中間繼電器，廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統的二次保護上，主要用在高低壓成套柜中。針對不同客戶要求，不同客戶的選型需要，生產的中間繼電器，也是多是多樣，功能齊全。主要的中間繼電器分為靜態集成電路式和電磁式兩大類；

靜態式中間繼電器：

      靜態集成電路式中間繼電器，采用的是集成電路原理結構，具有良好的抗振動，適用于各種電力繼電保護和自動控制裝置中，以增加保護和控制葫蘆的觸點容量和觸點數量。靜態式中間繼電器由電子元器件和精密小型繼電器等構成,是電力系列中間繼電器更新?lián)Q代**產品。

     1.靜態中間繼電器，使用更加精準、防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

     2.功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

     3.繼電器觸點容量大，工作壽命長。

     4.繼電器動作后有發光管指示，便于現場觀察。

     5.絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。

電磁型中間繼電器

電磁型中間繼電器是傳統的老式繼電器，只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點 吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點 釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。是廣大客戶所用的習慣產品。像上海上繼生產的DZY-201（直流）/DZJ-202（交流）等DZ-200系列的產品。多觸點，還可以針對特殊客戶的需求特殊定做。

一般在靜態和電磁式中間繼電器上，會加上不同的功能，以便客戶需要，以下介紹幾種常用功能的中間繼電器：

帶延時中間繼電器

      延時中間繼電器主要用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量。在原來的中間繼電器基礎上，增加了延時功能，可自由的調節所需要的時間范圍。針對客戶要求，可分為通電延時功能和斷電延時功能。上海上繼生產的DZS-17E/302_DZS-17E/302延時中間繼電器就是帶延時功能的。

帶保持中間繼電器

       通常是指電壓動作，電流保持的中間繼電器，一般用于成套柜中斷路器防跳功能。也有電流動作，電壓保持的中間繼電器，上海上繼科技有限公司生產的像DZB-115就是電流動作，電壓保持。而DZB-127就是電壓動作，電流保持。

安裝方式：

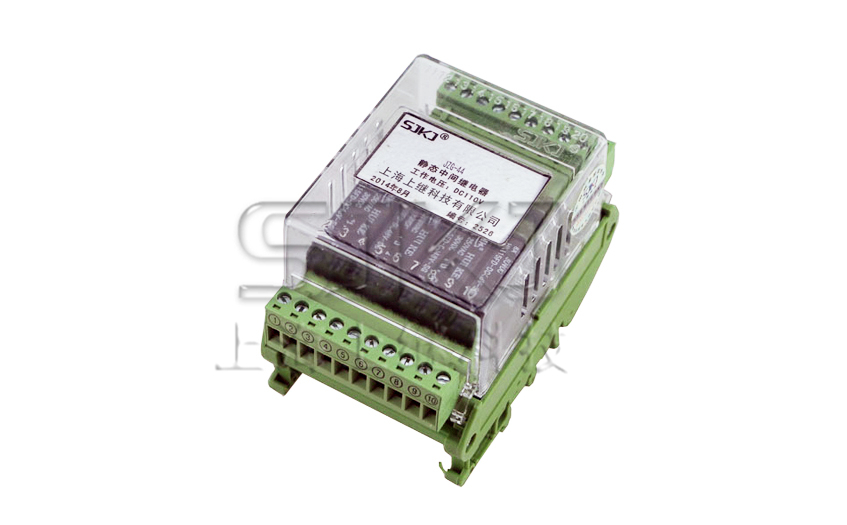

      針對不同客戶要求，上海上繼科技有限公司在中間繼電器安裝方式上也有很大的創新。一些客戶為了節約柜內空間，和安裝方便，我們會有導軌式安裝，卡軌式安裝等安裝方式。安裝起來方便，不暫空間，固定方便、穩固。也有一些客戶為了明了，會在柜門開孔，嵌入式安裝。所以上海上繼也有嵌入式安裝和凸出式板后安裝。都是為了客戶方便選擇不同的安裝方式，都會有不同的殼體。

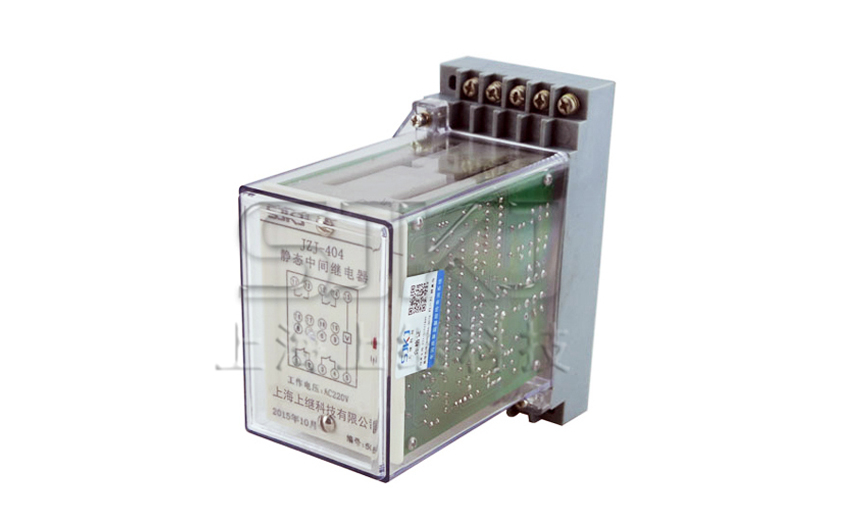

靜態中間繼電器

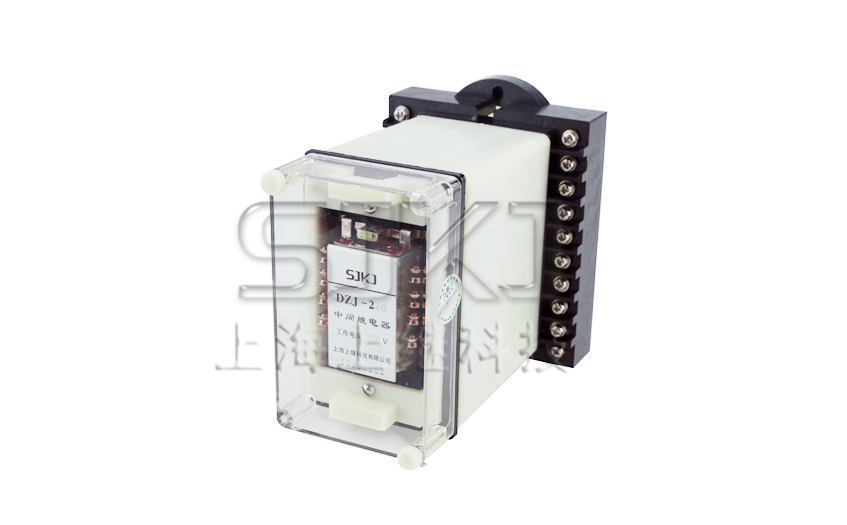

電磁式中間繼電器
