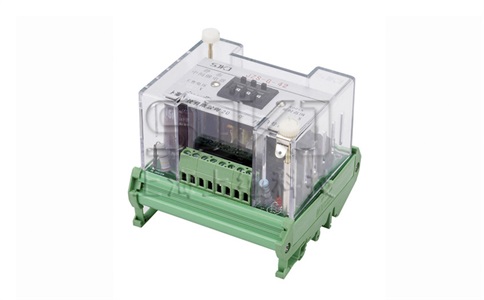

JZF-1防機卡中間繼電器適用于繼電保護的跳閘回路中，能防止因跳閘機構卡死而燒壞跳閘線圈的現象發生，增強跳閘回路的可靠性。還具有普通跳躍閉鎖繼電器的功能。

a.主要功能

動作頻率有1HZ、3HZ、3.5HZ、4HZ、4.5HZ、5HZ、5.5HZ、6HZ 可供選擇；能防止因跳閘機構卡死而燒壞跳閘線圈的現象生；可以代替普通的跳躍閉鎖繼電器(如DZB-214等)。

b.特點

該產品的體積小，可靠性高，抗干擾能力強，可以節約大量原材料，減少工作量，大大降低了勞動強度。該產品的推廣使用具有一定的經濟效益和社會效益。

1.產品結構及原理

產品結構：

采用插拔式A11結構，結構代號為A11K、A11P、A11H、A11Q。前蓋材料為透明的有機玻璃; 拔出機芯可方便地進行維護。

原理：

a.原理簡介

防機卡: 當跳閘脈沖到來時，繼電器有大于60ms 的時間開通跳閘回路，當60ms 過后，如果開關機構因各種原因被卡死而不能正常跳閘時，本產品就產生1Hz~6Hz的振蕩頻率使出口動作，使跳閘線圈以同樣的頻率反復沖擊跳閘機構，直至跳閘成功。如果在60ms內，開關機構已經正常跳閘，則本產品的電壓回路被斷開，產品不出口。

跳躍閉鎖: 當跳閘脈沖到來時，電流線圈啟動，其常開觸點閉合接通電壓保持線圈，其常閉觸點斷開合閘控制回路，從而起到防跳的功能。

2.技術參數

（1）額定參數及規格：

額定電壓(直流): 110V、220V。額定電流(直流): 0.5A、1A、2A。

（2）動作值與返回值：

防機卡回路動作電壓為30%~ 70%額定電壓，返回電壓不小于5%額定值。防跳回路的啟動電流不大于80% 額定值,返回電流不小于5% 額定值。防跳回路的保持電壓不大于70% 額定值。

動作頻率：1Hz、3Hz、3.5Hz、4Hz、4.5Hz、5Hz、5.5Hz、6Hz。把印制板上紅色小拔碼開關的“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”分別拔到“ON”一側，對應的頻率為1Hz、3Hz、3.5Hz、4Hz、4.5Hz、5Hz、5.5Hz、6Hz。正常使用時，只允許有一位在“ON”一側。出廠默認值為3Hz。

（3）啟動時間：產品的防機卡回路的啟動時間應不小于60ms，產品的防跳回路的啟動時間應不大于20ms。

（4）功率消耗：產品的功率消耗不大于10W (額定電壓下)。

觸點性能

（5）觸點容量：

a.主觸點容量; 在電不超過250V 電流不超過2A.時間常數為(40±6)ms的直流有感負荷電路中，產品的輸出觸點的斷開容量為500W。

b.輔助觸點容量: 在電壓不超1250V,電流不超上2A,時間常數為(5±0.75)ms的直流有感負荷電路中，產品的輸出觸點的斷開容量為50W。

（6）觸點壽命

a.主觸點壽命: 在3.3.1a) 規定的條件下，產品應可靠動作與返回1000次。

b.輔助觸點壽命: 在3.3.1b) 規定的條件下，產品應可靠動作與返回10⁴次。

（7）機械壽命

產品的輸出觸點不接負荷，應能可靠動作和返回10⁵。絕緣電阻不小于300MΩ。介質強度; 2kV (有效值）、50HZ、歷時Imin。

（8）使用與維護

產品使用前應檢：

a.有無機械磕碰劃傷現象，接線端子及鎖殼螺釘有無松動;

b.裝箱單檢查備品備件是否齊全、準確;

C.查額定數據是否與使用條件相適應。

如正常，按以下規定進行調試檢查動作電壓的測試

在接線之前，先調節滑動電阻器R2,使a、b之間的電阻為25Ω±2Ω。試驗按圖3接線，802毫秒表的“CH2”置于“負躍變”，量程選擇“15V”，合上SA，調節滑動電阻器R1,使電壓等于額定值的70%，斷開SA，802毫秒表清零，重新合上SA,802毫秒表開始計時，經過一段延時后，802毫秒表應能夠可靠停止計時。

（9）啟動時間的測試

在接線之前，先調節滑動電阻器R2，使a、b之間的電阻為25Ω±2Ω。試驗按圖3接線，802毫秒表的“CH2”置于“負躍變”，量程選擇“15V",合上SA，調節滑動電阻器R1,使電壓等于額定值。斷開SA,802毫秒表清零，重新合上SA，802 毫秒表測試的時間即為產品防機卡回路的啟動時間，此值要求不小于60ms。

（10）動作頻率的測試

試驗按圖4接線，調節穩壓電源的輸出為12V,合上SA。觀察示波器的波形,波形應為方波，占空比50%，誤差±10%，頻率與具體的整定值相對應，誤差±10%。虛線框內的部分為產品的印制板，其代號為8XJ 035 201。

產品防跳回路的試驗接線圖如圖5 所示:啟動電流的測試

試驗按圖5接線，合上SA1,調節滑動電阻R1,使電流為額定值的80%，斷開SA1,重新合上SA1,通燈應該變亮。

動作時間的測試：

試驗按圖5接線，合上SAI,調節滑動電阻R1,使電流等于額定值，斷開SA1,802毫秒表清零，重新合上SA1。802毫秒表測試的時間即為動作時間，此值要求不大于20ms。

保持電壓的測試：

試驗按圖5接線，調節R2,使電壓表的讀數等于額定電壓的70%。合上SA1,調節滑動變阻器R1,使電流表的讀數等于額定值，先斷開SA1,然后重新合上，產品動作，通燈變亮，再合上SA2,斷開SA1。繼電器應能可靠保持(即通燈不應熄滅)。

（11）訂貨須知

訂貨時請指明產品的名稱型號、安裝方式、額定電壓及額定電流。
