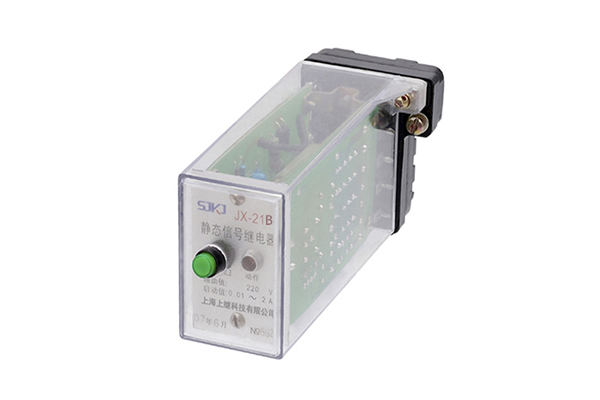

一、JX-21B集成電路信號繼電器工作原理

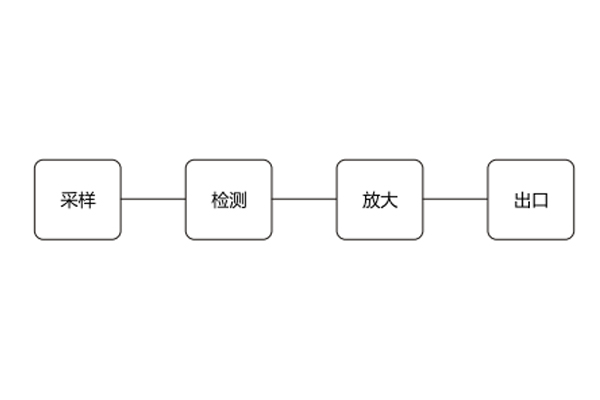

繼電器由光電絹合和電阻等器件組成采樣檢測回路。當被測信號到達一定値時,光福開通,開通信號經一個運算放大器放大,推動后級出口回路,使出口繼電器動作。并由自保持回路進行自保持,在啟動回路信號消失后繼電器依然處于動作狀態,只有在按下復歸按鈕或在復歸端施加復歸電壓后,繼電器方可返回。

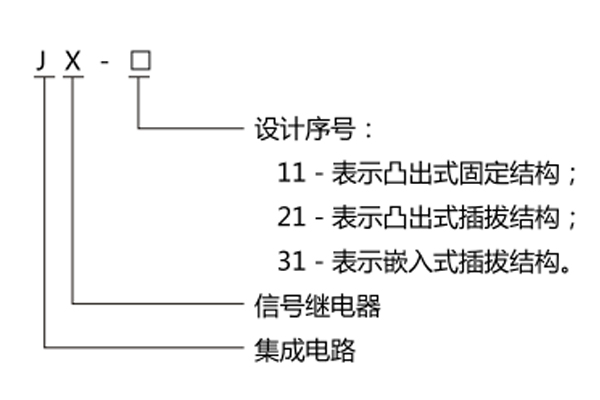

二、JX-21B集成電路信號繼電器型號名稱

例:嵌入插拔式結構,轉助直流工作電壓為110V, 額定電流為0.5A的信號繼電器訂貨代號為: JX-31-0.5A-DC110V。

1. JX-21B信號繼電器(代DX-8G、 DXM-2A) 。

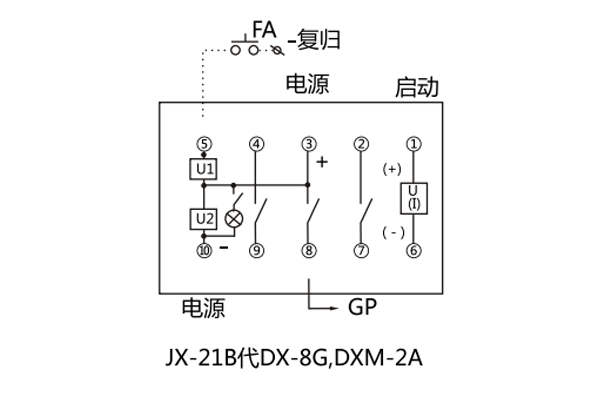

1.1繼電器背面接線圖。

三、JX-21B集成電路信號繼電器安裝尺寸
