開關柜無線測溫裝置是一款對溫度有較高要求電氣接點設備的智能化裝置。它是集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化高科技產品，由于開關柜內部的電路結構與系統較為復雜，開關柜內部的溫度需要進行嚴格的測量和把控，當溫度不在合理的平衡范圍內，會影響到開關柜內部的正常工作，因此對開關柜內部進行測溫便顯的尤為重要，目前市場上主要是通過測溫裝置對開關柜進行測溫。

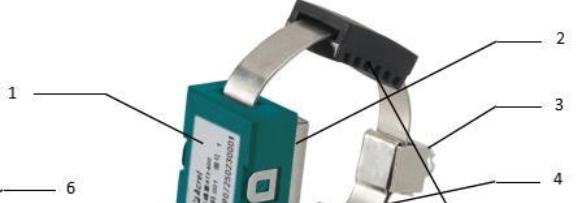

無線溫度傳感器用于測量高壓帶電物體表面或接點處的溫度，如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信號調制放大、邏輯控制電路、無線調制接口等組成。傳感器將采集到的溫度信號通過無線網絡發送到無線測溫主機。

開關柜無線測溫傳感器是低功耗器件，工作電源分兩種：有源式和無源式供電。有源式開關柜無線測溫傳感器采用紐扣式電池供，無源式開關柜無線測溫傳感器采用感應式取電供電，無需電池，沒有了電池隱患，深受廣大用戶的喜愛。

1各類測溫裝置系統的比較

目前,越來越多的電力用戶開始在高壓開關柜內加裝溫度實時監測系統,用來實時掌握高壓開關柜的溫度變化趨勢和運行狀態，做到事故隱患及時排查,并合理預留設備檢修時間。然而，由于高壓開關柜內部的設備組成較多，且布置結構相對復雜，其間存在有較大的電流和電壓，導致開關柜內的電磁環境惡劣，現有的高壓開關柜測溫技術都存在著各種各樣的局限性。

比較常見的測溫技術包括光纖測溫、紅外測溫和無線感應測溫。光纖測溫時,其內部光纖在長時間使用后會積累大量灰塵，易導致光纖沿面的放電和閃絡現象，造成光纖的絕緣性能降低，并給高壓開關柜的安全運行帶來隱患；紅外測溫設備容易受到外界環境溫度的干擾,始終需要依靠人工巡查來實現測量,無法實現溫度的在線實時監測；無線感應測溫則需要在高壓開關柜內加裝感應線圈,在長期運行過程中很難保證其測量的可靠性和穩定性。

而無線測溫技術采用了無源無線的傳感器和無線接收單元，其分別安裝于高壓柜內的測溫點和開關柜柜外的電氣小室，由于傳感器本身無須電源額外供電、且不需要從電力裝備上取電，因此具有明顯的安全性、可靠性和可維護性。

2 無線測溫裝置實施方案

無線測溫裝置系統由無線測溫傳感器、數據讀取器、數據接收天線和后臺監控系統等組成，可以方便地安裝在被測點上,準確跟蹤發熱點的溫度變化，并通過無線傳輸方式將數據通過接收天線發送給數據讀取器,從而進行對被測點溫度信息的實時采集之后通過RS485通信方式將溫度信息傳輸到后臺監控系統,在后臺實時顯示出被測點的溫度變化，方便運行人員實時掌控全廠高壓開關的運行情況。無線測溫裝置系統的工作原理所示。

方案設計

在開關柜內觸頭上安裝無線溫度傳感器，傳感器為電流感應自供電型并通過射頻無線頻段把信號發送到無線測溫裝置上，無線測溫裝置安裝在指定位置，無線接收處理各個接頭的溫度值。對于柜子數較多的配電室，需要再開關柜二次儀表室安裝無線中繼進行無線信號傳輸，保障傳感器和接收裝置之間的通訊正常。

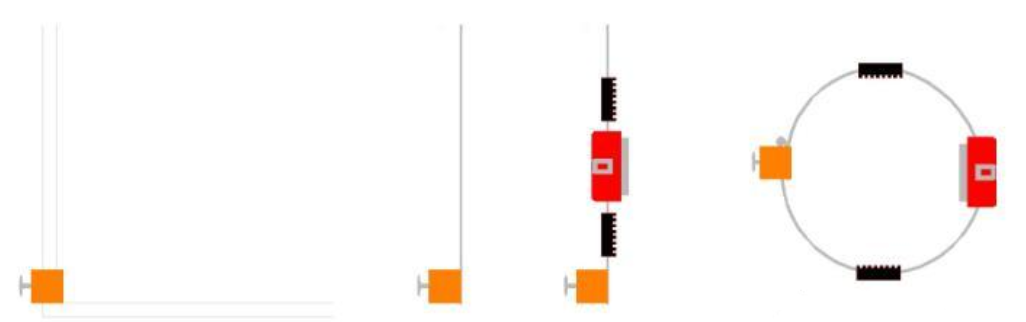

取2根合金片穿過鎖緊件安裝孔，將合金片居中對折后鎖緊件固定在折彎處；將對折后的4層合金片分別穿過硅膠墊片-傳感器主體-硅膠墊片；將整體傳感器環繞安裝部位一圈后拉緊合金片并旋緊螺絲；合金片多余部分留取適當長度并折疊壓緊。合金片安裝示意過程如下：

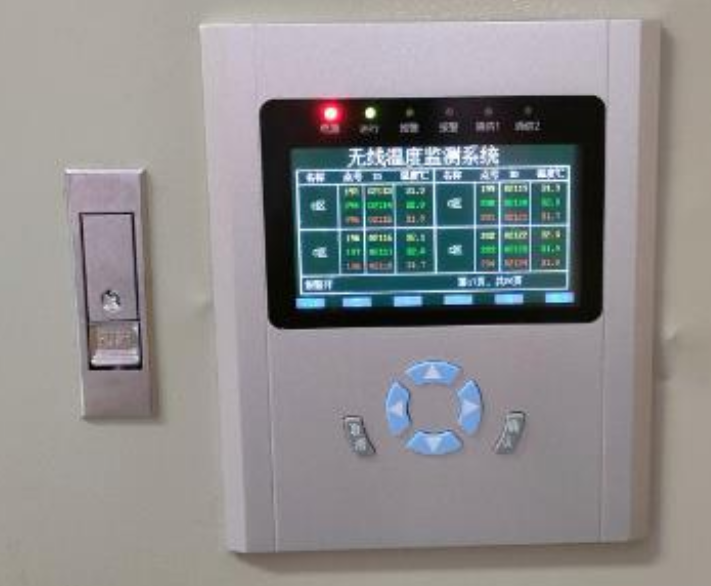

無線溫度傳感器安裝實例如下：

無線測溫裝置的系統優勢包括:

(1)無須電池。無線測溫傳感器采用被動感應的方式，無需利用電池進行驅動，因此減少了電池更換所帶來的時間間隔和維護成本，同時不會因產生廢舊電池而對生態環境造成影響。

(2)安全可靠。無線測溫裝置不要求在被測點或相關支撐結構上進行連線，因此在傳感器與接收設備之間不存在相關電氣聯系，從而實現了高壓隔離，可以保障設備的安全運行。

(3)安裝過程方便靈活。傳感器本體的體積較小，且與讀入器之間進行數據的無線傳輸,因此安裝過程靈活方便，不受開關柜結構和空間的影響。

(4)環境適應性好。通過匹配軟件的校正，可以補償溫度傳感器在制作過程中的系統偏差，且傳感器可在任何溫度范圍內工作,不會受到季節因素的影響。通常，只需在安裝溫度傳感器時進行一次調試，之后多年內不需再進行校正。此外，沾污、積灰等情況也不會對溫度傳感器的準確性造成影響。

(5)。無源無線的系統連接方式較大地保障了電力設備的安全運行，減少了設備的維修次數,使整個系統的安裝、運維成本下降。
