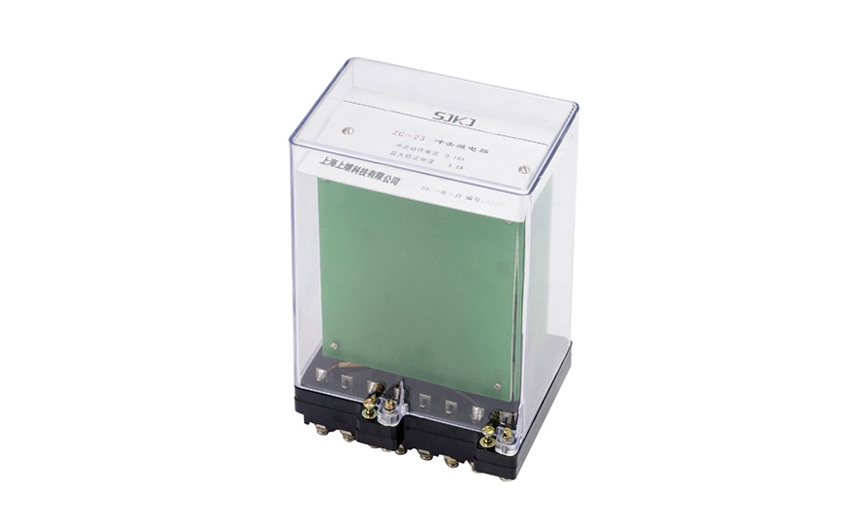

一、ZC-23沖擊繼電器的應用范圍

ZC-23沖擊繼電器(以下簡稱繼電器),廣泛用于直流操作的繼電器保護及自動控制回路中,作為集中控制信號元件。

二、ZC-23沖擊繼電器的接線圖

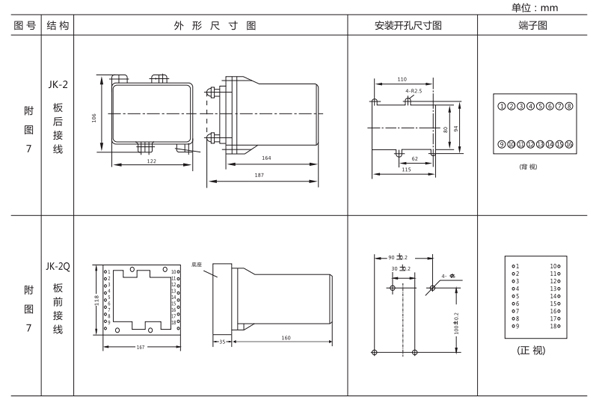

三、ZC-23沖擊繼電器的開孔尺寸

ZC-23采用JK-2殼體，如圖所示

四、ZC-23沖擊繼電器的參數

1.額定電壓:DC220V、110V、48V、24V。

2.最小沖擊動作電流: ZC-23型不大于0.16A, ZC-23A型不大于0.015A。

3.**穩定電流: ZC-23型為3.2A, ZC-23A型為1.5A。

4.功率消耗:在變流器BL一次繞組通**穩定電流時.其功率消耗不大于7W;出口繼電器ZJ在額定電壓下,動作狀態時功耗不大于10W。
