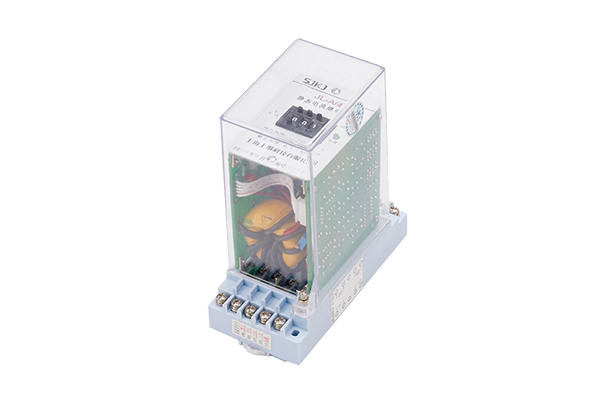

一、JL-A-41電流繼電器原理

電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。

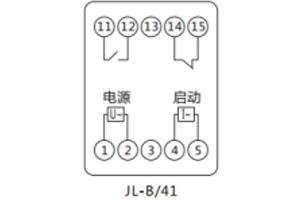

二、JL-A-41電流繼電器接線圖

1.繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。

2.繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。

3.繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。

三、JL-A-41電流繼電器主要技術指示

1.整定范圍0.02~9.99A，級差為0.001A2-99.9A,級差0.1A

其它值可按用戶要求定制

2.動作時間1.2倍整定電流，動作時間不大于25mS。

2倍整定電流，動作時間不大于20mS。

3.返回系數過電流繼電器：0.9~0.97；欠電流繼電器：1.05~1.15。

4.整定誤差小于2%。

5.功耗繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。

6.觸點容量在電壓不大于250V時，觸點連續接通電流為5A；

在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。

在電壓不大于250V時，功率因數COSΦ為0.4的交流電路中，可分斷200VA。

7.觸點壽命電壽命：105次，機械壽命：106次。

8.絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9.介質強度繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘而不擊穿，不出現閃絡現象。

10.抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。
