一、LG-12繼電器用途

LG-12功率方向繼電器,應用在方向保護中作為功率方向的判別元件,LG-12型用于接地短路 保護。

二、LG-12繼電器原理

LG-12功率方向繼電器采用插件結構,同一機芯可使用于一般嵌入式A32K,繼電器的原理電路圖見圖6。

繼電器采用整流型原理構成,比較電流電壓綜合量的絕對值,其動作方式為:丨IoZ+KoUo丨>丨IoZ-KoUo丨(2)

式中Z為電抗變壓器DKB的轉移阻抗

K0為L(zhǎng)G-12B中電壓回路變 換系數。

式(3)中α為DKB次級電壓對初級電流的轉移角度, 在LG-12B中電壓回路采用變壓器,故無角度變化,即K0為變壓器的變化。

式(2)中前面一項稱為工作電壓,后面一項稱為制動電壓,當工作電壓大于制動電壓時,繼電器動作,當制動電壓大于工作電壓時繼電器制動,當工作電壓等于制動電壓時稱為邊界條件。

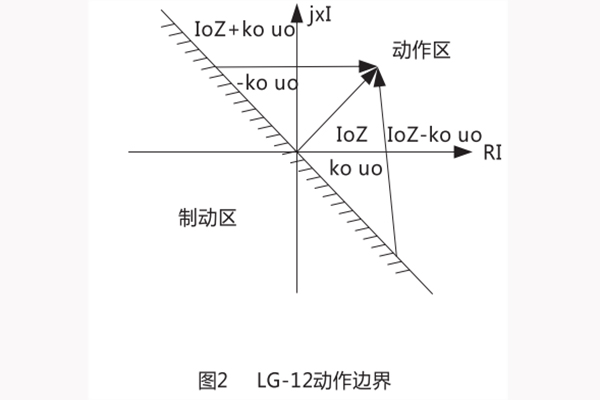

由圖2可見動作邊界為通過原點 垂直于IZ(IoZ)的一條直線,在邊界上滿足丨丨IOZ+KOU0丨>丨IOZ-KOU0丨丨

繼電器的電流回路由電抗變壓器DKB在初級繞組上流過電流,在二個次級繞組上得到的電壓分別加到工作回路與制動回路上。在另一個次級繞組上并聯有電阻,改變電阻的數值可以改變轉移阻抗角a,通過并聯R3使靈敏角達到+70°。

LG-12型的電壓回路采用諧振回路,其主要作用有二:其一是經諧振回路在電感上取得電壓使電壓移相90°,其二是當在保護安裝處正方向三相故障時,依靠諧振回路記憶作用,保證繼電器可 靠動作從而消除了電壓死區。由于DKB的轉移角調整在60°或45°,而電壓回路轉移觸度為90°,因而得到繼電器的靈敏角為-30°或-45°。

電壓回路的諧振調諧可以用改變繞組的匝數來達到,YB諧振繞組有6、7、8三個抽頭可 供進擇,還可以加減9、10小繞組來達到諧振。

LG-12型采用 均壓法比較電路,工作電壓和制動電壓分別整流后在R4、R5及R6、R7上得到電壓經C1、C2濾波后比較電壓大小推動極化繼電器動作。

繼電器的潛動調整通過調整R1及R2來進行,用R2來調節電流平衡,用R1來調節電壓平衡,經反復調整可以達到電流電壓均無潛動。

極化繼電器的觸點接有0.22ч電容及510Ω電 阻的消弧回路,以増加觸點的斷弧能力。

三、LG-12繼電器參數

1、額定數據：

額定電流：5A或1A。

額定電壓：100V。

額定頻率：50Hz。

2、繼電器的靈敏角：LG-12型+70°;靈敏角的誤差±5°。

3、在靈敏角小通入額定電流時繼電器的動作電壓不大于2V。

4、返回系數：繼電器的返回電壓和動作電壓之比不小于0.45。

5、動作時間：在靈敏角下,同時突然加入額定電流和4倍最小動作電壓時, 動作時間不大于40ms。

6、功率消耗：電流回路不大于6VA, 電壓回路不大于20VA。

7、繼電器可以長期耐受1.1倍的額定電壓及額定電流。

8、當電壓不大于220V電流不大于lA時,觸點能斷開直流有感負荷(時間常數不大于5x10-3s)20W。

9、 繼電器電路與外殼間的絕緣電阻在溫度+40°C及相對濕度為85%時不小于10M0。

10、繼電器的絕線強度應耐受交流50Hz電壓2kV歷時1Min的耐壓試驗而無擊穿或閃絡現象。
