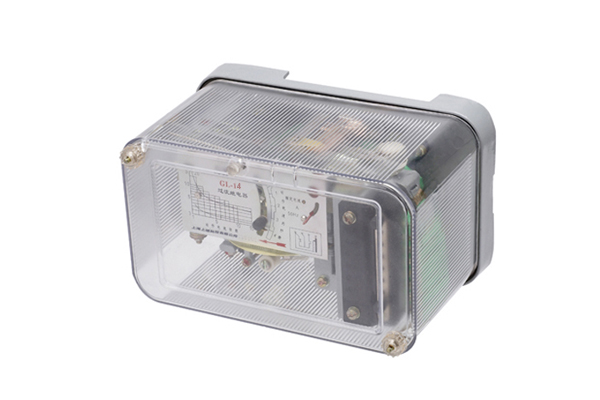

一、GL-14過流繼電器用途

GL-14過流繼電器反時限過流繼電器（以下簡稱繼電器）具有反時限特性，應用于電機、變壓器等主設備以及輸配電系統的繼電保護回路中。當主設備或輸配電系統出現過負荷及短路故障時，該繼電器能按預定的時限可靠動作或發出信號，切除故障部分，保證主設備及輸配電系統安全。

二、GL-14過流繼電器工作原理

繼電器的工作原理是復合式的，由公用一個線圈的感應式和電磁式的兩個元件組成。當繼電器的線圈通以交流電流時，則在鐵芯的遮蔽與未遮蔽部分產生兩個具有一定相位差的磁通。此磁通與其在圓盤中感應的渦流相互作用，在圓盤上產生一轉矩。在20%~40%的動作電流整定值下，圓盤開始旋轉。此時由于扇齒與蝸桿沒有咬合，故繼電器不動作。

當線圈中的電流增大至整定電流時，電磁力矩大于彈簧的反作用力矩框架轉動，使扇齒與蝸桿咬合，扇齒上升。此時繼電器的動鐵在扇齒頂桿的推動下，使導磁鐵右邊氣隙減少，左邊氣隙增大，因而動鐵被導磁鐵吸合，使繼電器觸點動作。

當繼電器線圈中的電流為整定值時，感應元件的動作時限與電流的平方成反比。隨著電流的增加，導磁體飽合，動作時限逐漸趨于定值。當線圈中的電流大于某一電流倍數時，電磁元件瞬時動作，因而繼電器的動作時限具有反時限延時的特性。

繼電器具有若干抽頭，用以調整感應元件與電磁元件的動作電流。另外用倍流螺釘改變動鐵與電磁鐵之間的氣隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構，可使信號牌返回，并不需取下外殼。

GL-11、12、21、22型繼電器具有一付動合主觸點（或一付動斷主觸點，需訂制），既具有反時限功能，也具有瞬動功能。

GL-13、14、23、24型繼電器具有一付動合主觸點（或一付動斷主觸點，需訂制）和一付由感應元件操作的延時信號觸點，其主觸點

只有瞬動功能，無反時限功能，信號觸點只有反時限功能，無瞬動功能。

GL-15、25型繼電器具有一付強力過渡轉換（先合后斷）主觸點，既具有反時限功能，也具有瞬動功能。

GL-16、26型繼電器除具有一付強力過渡轉換主觸點外，還具有一付由感應元件操作的延時信號觸點。強力過渡轉換主觸點只具有瞬

動功能，無反時限功能，信號觸點只具有反時限功能，無瞬動功能。

GL-17型繼電器具有一付強力過渡轉換主觸點和一付延時信號觸點。強力過渡轉換主觸點既具有瞬動功能也具有反時限功能，信號觸

點只具有反時限功能，無瞬動功能。

上述強力過渡轉換主觸點的突出功能是在繼電器動作過程中可以確保CT二次回路不會開路。

三、GL-14過流繼電器技術要求

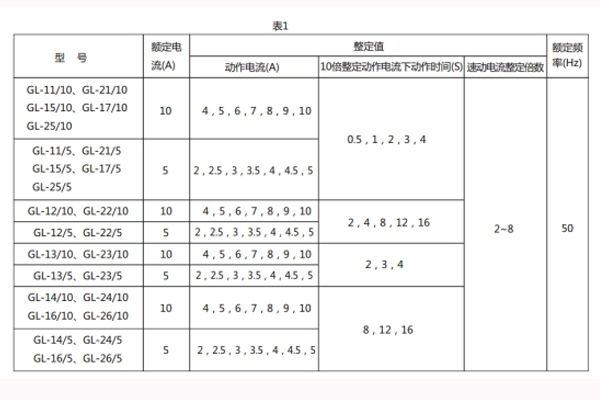

1.繼電器的額定電流與整定范圍見表1。

2.繼電器的延時特性曲線見圖1。

3.繼電器線圈的長期允許電流為110%額定電流。

4.繼電器的返回系數，對于GL-11、12、21、22型應不小于0.85，對于GL-13、14、15、16、17、23、24、25、26型應不小于0.8。

5.當電流為繼電器的整定電流時，繼電器的功率消耗不大于15VA。

6.觸點性能

a、動合主觸點性能

動合主觸點在電壓不大于250V時，能接通直流或交流5A，但是斷開它所接通的電路，應當由其它觸點擔任（例如由開關的輔助觸點）。

b、動斷主觸點性能

直流有感（τ＝5ms）回路，U≤250V I≤0.5A，為50W；交流（cosΦ=0.4）回路；U≤250V I≤2A，為250VA。

如果被控電路系由變流器供電并與繼電器主觸點并聯，且當電流為4A時，其總阻抗不大于4Ω，則繼電器的主觸點在電流不大于50A情況下能夠將這個電路分流接通與分流斷開。

c、過流轉換主觸點性能

繼電器的過流轉換主觸點控制電路由變流器供電，且其阻抗值在電流為3.5A時不大于4.5Ω，當電流增至150A時，繼電器主觸點能夠將這個電路分流接通與分流斷開。

d、信號觸點性能

繼電器的動合信號觸點，在電壓不大于250V時能接通或斷開電流不大于0.2A的直流無感電路或電流不大于0.5A交流電路。

7、熱性能要求

當環境溫度為40℃時，繼電器繞組線圈長期承受110%額定電流，其**允許溫升不超過65℃。

8、絕緣電阻不小于300MΩ。

9、介質強度

繼電器所有電路對外殼和非帶電的金屬部分，以及在電氣上無聯系的各電路之間的應能承受2kV（有效值）50Hz交流試驗電壓，歷時 1min，無絕緣擊穿或閃絡現象。

10、壽命

GL-11~14、21~24型繼電器機械壽命為5000次，電壽命為500次；

GL-15、16、17、25、26型繼電器機械壽命為500次，電壽命為50次。

11、重量約為4kg。

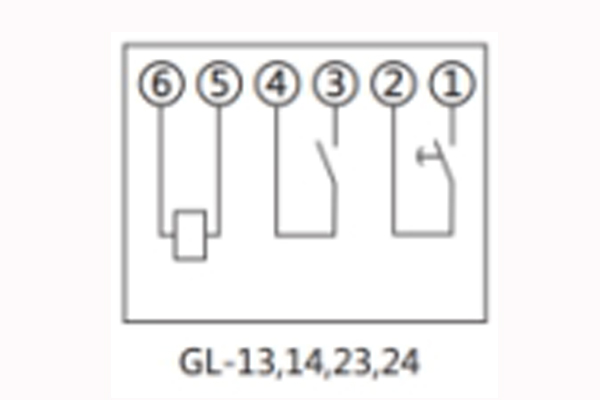

四、GL-14過流繼電器接線圖
