ZJC-3靜態沖擊繼電器在輸配電線路中應用于直流操作的保護與控制中作為集中信號裝置的主要元件,也可以用于特殊信號設備中。

一、ZJC-3沖擊繼電器的開孔尺寸

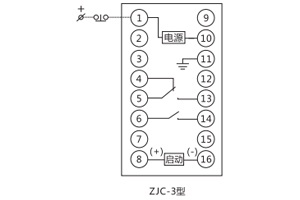

二、ZJC-3沖擊繼電器的接線圖

三、ZJC-3沖擊繼電器的參數

1、最小沖擊動作直流電流: 0.015A;施加90%額定的最小沖擊動作電流,裝置應能可靠動作在-10°C~+50°C溫度下,沖擊動作電流不大于0.015A。

2、**沖擊穩定直流電流: 3.20A。

3、功率消耗:

a、工作回路功率消耗: DC48V時≤1.5W; DC110V時≤3W; DC220V時≤5.5W。

b、啟動回路功率消耗:沖擊直流電流為3.2A≤1.5W時。

4、在一般情況下,繼電器處于自動復歸狀態,繼電器動作后保持5~10s自動復歸;需要保持時,將保持端與電源負端連接,手動復歸時,將復歸端與電源正端或負端接通一下,勿閉鎖。

注意: ZJC-3型功能和外部接線同ZC-23/A型,有斷電復J三1功能,但無自動復歸功能.若需此功能,訂貨時需注明;另如對最小沖擊電流、自動復歸時間等有特殊要求也需注明。

JC-2沖擊繼電器應用于在直流操作的繼電保護及控制回路中作為集中信號的主要元件。

一、JC-2沖擊繼電器的參數

·額定直流電壓:220V、110V、48V、24V。沖擊動作電流及沖擊返回電流IC=0.1A,不受穩定電流∑IC的限制。

·**長期穩定電流: ∑IC max=2A。

·功率消耗: ∑IC=2A時不大于4W。

·觸點容量:在電壓不超過220V,電流不超過lA時可斷開直流有感負荷(時間常數為5±0.75ms)為20W。

·介質強度  在電路對外殼的絕緣強度能耐受交流50Hz電壓2000V歷時1min的耐壓試驗而無擊穿或閃絡現象。

二、JC-2沖擊繼電器的接線圖

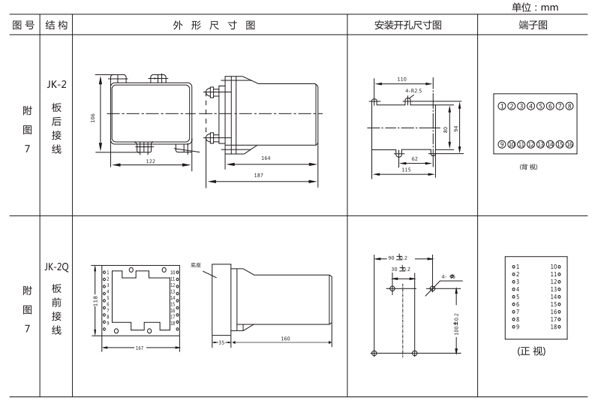

三、JC-2沖擊繼電器的開孔尺寸
