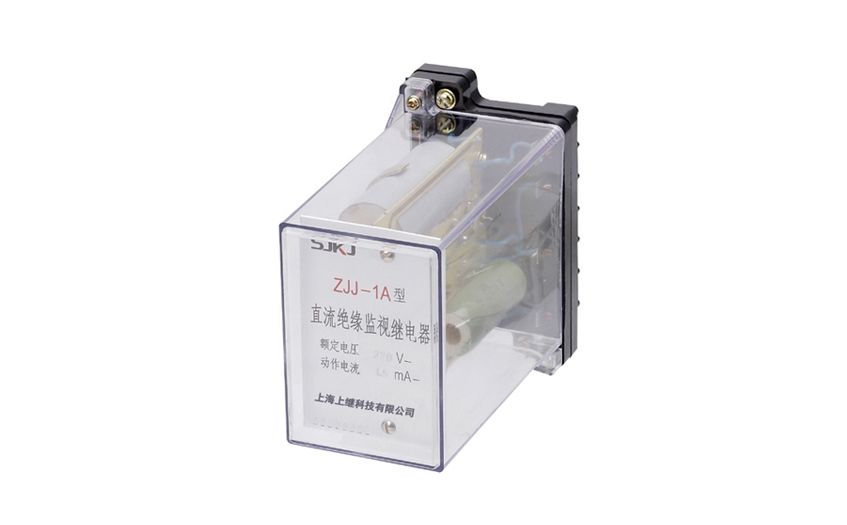

ZJJ-1A直流絕緣監視繼電器是監視直流母線絕緣情況的一種繼電器。適用于監視低壓直流母線絕緣情況。當母線對地絕線降低到一定值時,繼電器可預發警告信號。

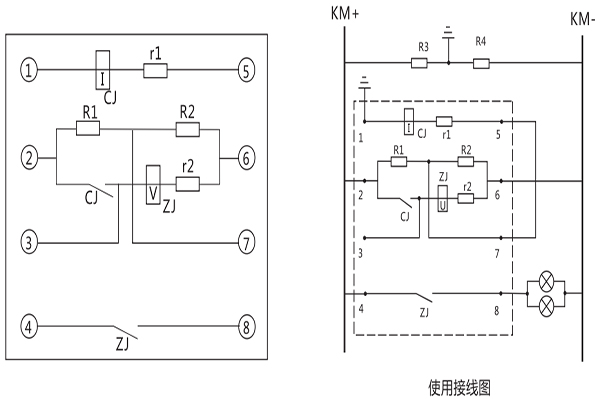

一、ZJJ-1A絕緣監視繼電器的接線圖

二、ZJJ-1A絕緣監視繼電器的開孔尺寸

三、ZJJ-1A絕緣監視繼電器的參數

電壓等級和電流值: 220V15mA、220V2.2mA、110V3.1mA、48V6.3mA。

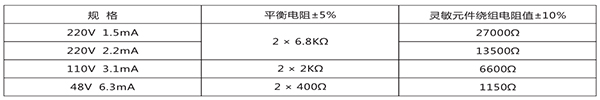

繼電器的平衡電阻和靈敏元件電阻值

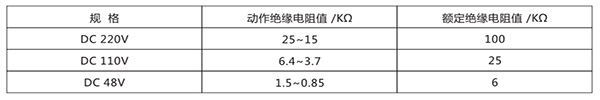

繼電器動作值:當母線任何一側對地絕緣電阻下降到下表規定值時.繼電器應可靠動作。

功率消耗:不大于4.5W。

DLS-11B雙位置繼電器(以下簡稱繼電器)用于直流操作的各種保護和自動控制線路中,以實現機械閉鎖。

一、DLS-11B雙位置繼電器的開孔尺寸

二、DLS-11B雙位置繼電器的參數

1.額定電壓:跳閘線圈DC220V、110V、48V。

2.額定電流:跳閘線圈1A、2A、4A、6A;合閘線圈0.5A、1A、2A、4A。

3.動作值:動作電壓不大于70%額定電壓;動作電流不大于額定電流。

4.功率消耗:不大于12W。

5 介質強度

產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間 ,以及線圈電路對觸點電路之間,應能承受2?(有效值) , 50Hz的交流試驗電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

6.觸點性能

產品觸點應能斷開電壓不超過250V,電流不超過1A ,容量為50W的直流有感負荷電路(時間常數為5±75ms) ,或電壓不超過250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1)5000次。

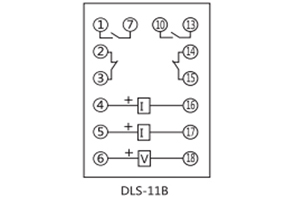

三、DLS-11B雙位置繼電器的接線圖
