一、公司介紹：

上海上繼科技有限公司  是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。公司依托國際大都市上海的優越環境，擁有資深繼電保護專家團隊，熟悉中國電網實際運行特點，聯合國內外**高校不斷引進國內外先進技術，積極響應市場的需求，技術不斷創新，堅持行業**地位，主要生產電力繼電器及微機綜合保護裝置，電力智能配電設備，變電站自動化監控系統。產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。

公司具備國內**的檢測儀器及校驗設備，建立了模擬運行老化系統，以精湛的技術嚴格的生產制造工藝，健全的生產管理體系，精耕細作，精益求精。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO-9001:2000國際質量體系認證。

SJ10F-3開關柜智能操控裝置（三點式測溫）

二、SJ10F-3開關柜智能操控裝置（三點式測溫）

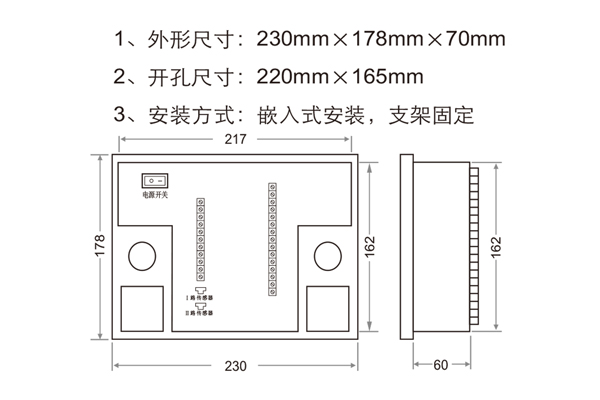

外形及開孔尺寸

三、SJ10F-3開關柜智能操控裝置（三點式測溫）

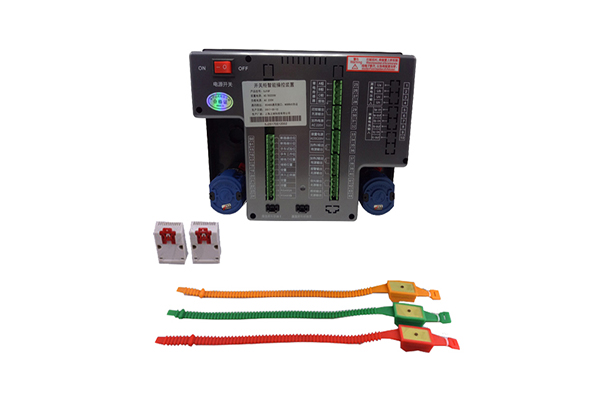

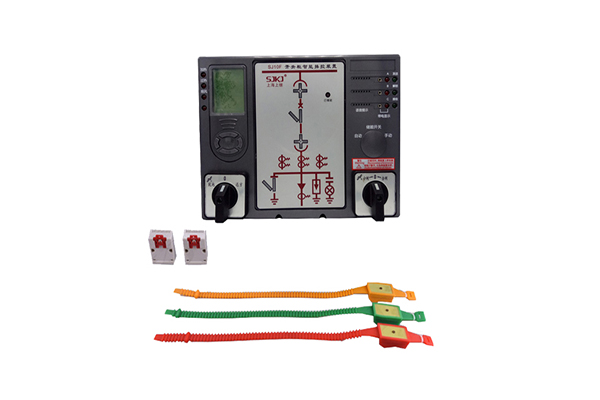

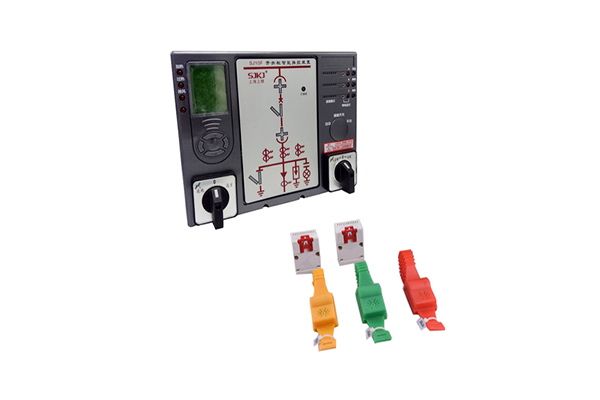

產品實拍

四、SJ10F-3開關柜智能操控裝置（三點式測溫）

使用方法

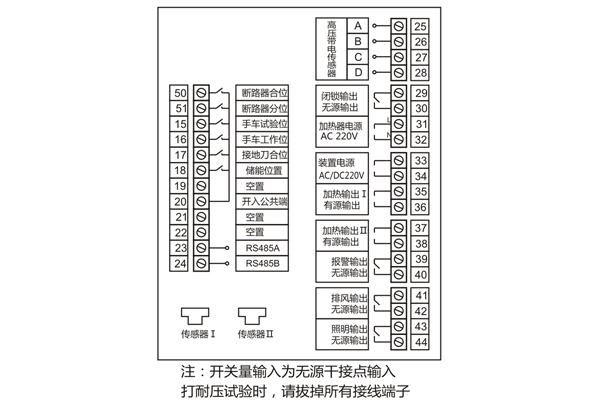

1、 按端子的配線功能接好線并校對準確后通電。

2、 加熱除濕功能實驗只需對傳感器哈氣數顯濕度值上升到啟控值時對應加熱指示燈亮負載啟控。當啟控時未接加熱器斷線報警燈亮則該功能正常。當要強制啟控負載時可將手動按鍵按下加熱指示燈亮負載啟控。

3、 帶電指示器的各個輸入端分別接上對應的高壓帶電傳感器某相高壓試驗時對應的帶電指示燈亮閉鎖有效閉鎖輸出觸點斷開高壓斷開后帶電 9 指示燈滅閉鎖解除燈亮閉鎖輸出觸點閉合。

4、 將各開關量輸入端與公共端短路一下觀察對應功能的指示是否正常發光或熄滅。

五、SJ10F-3開關柜智能操控裝置（三點式測溫）

概述

開關柜智能操控裝置功能強大，它以一體化布局配套于開關柜，簡化了開關柜的面板設計，美化了面板布局。除具有動態模擬指示、帶電顯示及閉鎖、溫濕度顯示及其控制、驗電核相、二次回路電壓值顯示、人體感應帶電提示及柜內照明、語音防誤提示、時間日期顯示、遠方/就地操作、遠程通信等功能外，還具有電力綜合參數測量功能，測量參數為:三相電壓、三相電流、功率因數、有功功率計量、無功功率計量，使開關柜進一步智能化、網絡化、數字化。

六、SJ10F-3開關柜智能操控裝置（三點式測溫）

技術參數

● 工作電源：AC/DC 220V

● 負載加熱電源：AC 220V

● 工作環境：溫度0～ 70℃ 濕度Rh≤95%

● 測量濕度范圍：0~99%RH

● 測量溫度范圍：-20~100℃

● 控制精度：溫度± 1℃    濕度±5%RH±

● 抗電強度：外殼與端子之間≥ AC2000V

● 絕緣性能：外殼與端子之間≥ 100MΩ

● 抗干擾：符合IEC255-22標準

● LED(KV)啟輝電壓：母線電壓×0.15~0.65

● 閉鎖啟控電壓（KV）：母線電壓×0.65

上海上繼科技有限公司（專注智能無線測溫裝置生產廠家）銷售熱線：021-57233089  QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
