匯總！這些電氣設計錯誤你就別犯了-上海上繼科技有限公司
發表時間：2021-01-28 10:23 瀏覽次數：1475 〖返回〗來源:電氣觀察
施工設計圖紙是施工穩定安全的前提保障，是防患于未然的至關重要措施。正是由于施工圖審查的嚴格把關，才使施工質量保持穩定，有效地避免了安全隱患和質量事故的發生，保障了廣大社會公眾利益。
本篇內容，從電氣施工圖審圖中的幾方面進行分析，主要涉及了供配電系統審圖問題、消防設備配電問題、防雷接地設計問題、照明設計問題。
一、高壓系統圖審圖通病
1、高壓一次接線圖是否合理；是否已征得供電局的同意。
2、有無計量專用柜。
3、選用標準圖是否正確。
4、繼電保護方式是否合理；整定計算和選擇性是否正確。
5、進線、出線、聯絡、電壓互感器、及計量等回路之聯接是否正確。
6、二次接線圖是否正確，端子接線圖是否齊全、進線、聯絡等有無安全閉鎖裝置。
7、高壓電纜規格型號是否正確；是否考慮了熱穩定問題，有無計算。
8、高壓母線的規格型號選擇是否正確；高壓電器的選擇與開關柜是否符合。
9、儀表配備是否齊全，電流表、電流互感器等規格型號是否正確。
10、電壓互感器，斷路器等規格型號與高壓開關柜的成套性是否符合。

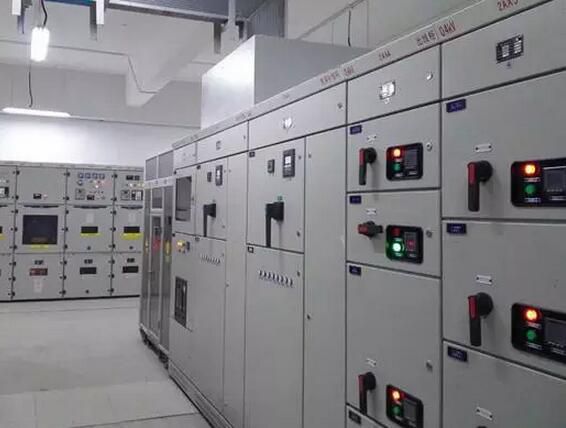

二、低壓系統圖審圖通病
1、主開關及配出回路開關斷流能力是否能滿足要求。
2、電流互感器的變比是否合適，與電流表、電度表是否配合。
3、低壓母線安裝是否合理，進入開關柜有無問題。
4、變壓器容量計算是否正確，電容補償是否適當。
5、配出回路是否都有計算，導線規格型號有無錯誤。
6、保護開關的選擇與導線的配合是否正確，上下級之間選擇性如何。
7、保護和計量是否滿足規范要求，及供電部門的規定。
三、事故電源系統圖審圖通病
1、發電機是否自動起動及自動切換。
2、發電機室的布置是否滿足規范要求。
3、發電機室有無通風排煙設備，油箱的安裝如何處理，是否滿足要求；貯油量是否符合當地消防部門的要求；油庫如何解決。
4、變電所消防報警以及滅火如何解決，有無氣體滅火設施，是否滿足規范要求。
5、地下室發電機的排煙如何解決，能否滿足排煙、排風的要求。
6、發電機的噪聲，隔振如何解決，是否采取了措施。
四、電力系統圖審圖通病
1、電力系統的保護是否正確，導線規格是否配合。
2、每一支路，每一段線（即由配電箱至配電箱一段）其導線規格及管徑是否均已標注清楚。
3、大干線小開關及干線并接問題如何解決。
4、配電箱支路的開關，熔斷器等規格容量是否均已標注清楚。
5、配電箱支路出線開關容量是否已標注清楚。
6、回路編號，管線規格是否已注明。
7、導線與管徑配合是否正確。
五、防雷接地設計說明相關問題
1、防雷等級劃分是否正確，圖紙有無說明。
2、接地電阻要求值是多少，有無說明。
3、材料防腐，鍍鋅是否有所要求，有無說明。
4、導體（包括鋼筋）連接是否采用焊接，有無說明。
六、接閃器設計問題
1、避雷帶的材料，如為圓鋼或扁鋼規格是否合適。
2、避雷針的高度和支承安裝是否可靠。
3、避雷帶在女兒墻、檐口、屋脊上的安裝是否可靠。
4、避雷帶跨越沉降縫，伸縮縫等做法是否得當。
5、利用鋼屋架及鐵皮屋等做接閃器是否可靠。
6、高出屋面的金屬部份，如通風帽、旗桿、天線桿、燈桿、水箱、冷卻塔是否與防雷裝置做了可靠聯接。
7、與節日彩燈并行時，避雷帶的高度是否高于節日彩燈。
七、引下線規范做法
1、引下線的根數和距離是否滿足規范要求。
2、利用柱子縱向主鋼筋做引下線時，鋼筋的連接是否滿足規范要求，焊接長度是否有要求。
3、明敷引下線與其他并行金屬管道如落水管，透氣管等是否做了可靠連接。
4、明裝引下線根部是否做了穿管保護。
5、明裝或暗裝引下線是否做了斷線卡子，是否影響建筑外觀。
6、利用柱子鋼筋做引下線是否做了測試卡子，位置數量是否合理。
7、防側向雷擊是否做了籠式避雷網措施。
八、接地裝置設計安裝問題匯總
1、接地與接零是否已全盤考慮，進戶線是否有重復接地。
2、程控電話，程控電梯，計算機房，消防中心，控制中心，音響中心等，是否需要獨立接地系統，接地電阻是否滿足要求。
3、在同一電氣系統中是否有接零又接地的混雜現象。
4、燈具、開關設備、用電設備等外皮，安全保護接地是否可靠，接地連接是否滿足要求。
5、所有管子、柜、箱、盒等電氣設備之金屬外殼是否都做了可靠接地。
6、有無防靜電措施，是否可靠。
7、人工接地體的材料及規格是否滿足要求，防腐處理是否可靠。
8、人工接地體的數量是否滿足要求，高電阻率土壤如何處理，是否可靠。
9、附近有無自然接地體，是否充分的進行了利用。
10、利用基礎底板，梁等做接地體時主筋是否都采用了焊接。
11、外引鋼筋的標高，部位是否合適；有無穿過防水層的現象，如何處理，是否可靠，有無說明。
12、大門口是否設有均壓或絕緣措施。
13、接地體的埋入深度是否滿足規范要求。
九、照明平面圖審圖通病
1、電源方向、位置是否合理，相數是否得當，圖上是否已注明。
2、是否設有進線總開關，回路編號及導線規格是否均已注明。
3、架空進線高度是否能滿足規范要求，電力、照明是否分開裝表。
4、配電箱的位置是否合適，明裝暗裝是否得當，留調位置及大小是否已經提出要求。
5、各相負荷是否平衡，單路容量是否合適，每支路燈頭數量是否滿足規范要求。
6、支路長度是否合適，電壓降能否滿足規范要求，有無計算。
7、導線根數是否有誤，導線根數與管徑配合是否合理。
8、管線的敷設方式是否合理，明配線及暗配線與結構形式是否相符。
9、事故照明是否滿足要求，電源如何解決，燈頭線、開關線是否有遺漏現象。
10、局部照明的安裝高度，使用電壓，導線截面等是否合理。
11、燈具的規格型號，安裝方式，安裝高度及燈泡數量是否標注清楚。
12、非標燈具的安裝詳圖是否齊全，有裝修要求的燈具是否已有注明。
13、照度選擇是否合適，有無計算，是否滿足要求。
十、照明系統圖審圖通病
1、配電箱的型號、編號、代號、容量是否標注清楚。
2、配電箱進線電纜的編號、代號、截面、管徑，是否已標注清楚。
3、由配電箱至配電箱各段電纜或導線規格、管徑是否已注明。
4、配電箱分支回路的開關（或溶斷器）導線管徑是否已標注清楚。
5、大截面電纜與DE6型開關的接線如何解決。
6、各級開關保護的選擇性如何，是否滿足要求。
十一、事故照明審圖通病
1、事故照明電源是否可靠，自動切換裝置是否在末端。
2、走廊及疏散口是否設有疏散指示標志燈。
3、疏散燈的位置距離以及安裝高度是否合適。
4、內裝電池型燈具其照度是否滿足要求。
十二、照明控制系統審圖通病
1、照明開關的位置是否恰當，開燈、關燈是否方便。
2、走廊、樓梯是否是雙控開關，控制線根數是否有誤。
3、燈具的控制是分散還是集中控制，是否合理。
4、有無調光和變光要求，控制原理圖是否合理。
十三、消防設備未采用單獨供電回路設計通病
將消設和非消設共用配電線路和配電箱。如：
1、各類風機名稱混淆，線路混接。
2、消控室與弱電中心合用時，電源也合用。
3、將屋頂消防穩壓泵接在照明箱上。
4、將消梯底坑排水泵接在生活泵配電箱上。
5、將消泵房的排水泵接在非消防電源上。
6、將小容量的排風機接在防排煙風機配電箱上（勿以利小而不為，勿以弊小而為之）。
7、將火警裝置電源接在靠近的照明箱上。
