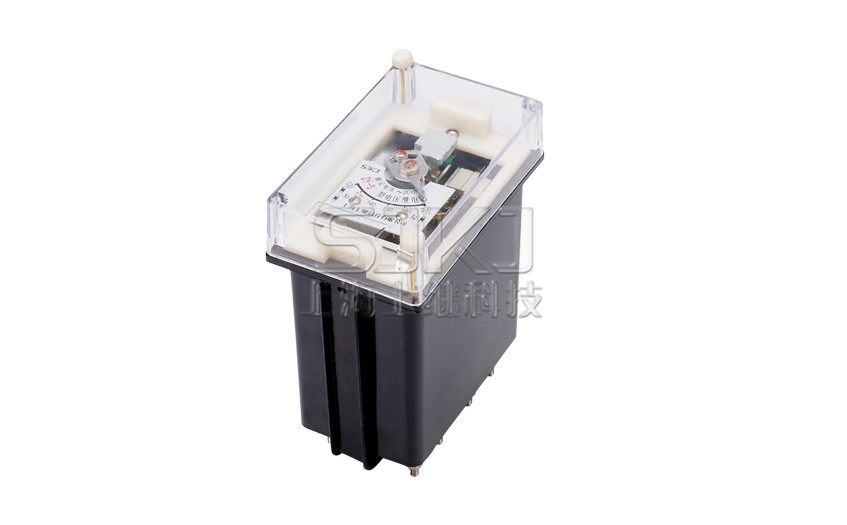

DY-34/60C電壓繼電器用途

DY-34/60C電壓繼電器用于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件。

DY-34/60C電壓繼電器結構和原理

繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定范圍變化一倍。 2. 繼電器**的刻度值及額定值足線圈并聯時的(以V為單位)。轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。 3. 繼電器的動作：對于過電壓繼電器，電壓升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電壓降低到0.8倍整 定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合，對于低電壓繼電器，當電壓降低到整定電壓時，繼電器就動作，動合觸點斷開，動斷觸點閉 合。

DY-34/60C電壓繼電器內部接線圖及外引接線圖(背視圖)

DY-34/60C電壓繼電器技術數據

1.觸點的數量，見表1。

2.按整定值的范圍來分：每整定值的動作誤差不大于±6%，繼電器各種技術數據示于表2。

注：DY-32/60C、DY-34/60C規格為長期熱穩定（具有內附串聯電容）電壓繼電器。

3.繼電器刻度極限誤差：不大于6%。

4.動作值的變差：不大于6%。

5.對于DY-31、32、33、34電壓繼電器的返回系數不小于0.8；DY-35、36、37、38低電壓繼電器的返回系數不大于1.25。

6.動作時間

6.1 對于過電壓繼電器 在1.1倍動作值時，動作時間不大于0.12s；在2倍動作值動作時間不大于0.04s。

6.2 對于低電壓繼電器 當繼電器的工作電壓為0.5倍整定電壓時，動作時間不大于0.15s。

7. 過電壓能力：當線圈并聯時，在最小整定值處，將電壓由零均勻地上升到1.05～2.2倍整定電壓，在此范圍內，繼電器不應有使得動 合觸點不工作的振動。經此試驗后，繼電器應仍能滿足技術條件的要求。

8. 過電壓：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。

9. 當無外來的碰撞和振動時。過電壓繼電器的各整定(第一點除外)位置上的工作電壓為0.6倍整定值時，其動斷觸點應可靠地閉合電 路。

10. 低電壓繼電器在工作電壓為0.6倍整定電壓或更低時，其動斷觸點應無抖動的閉合。

11. 當無外來的碰撞和振動時，低電壓繼電器各整定位置上的工作電壓不低于1.5倍整定電壓時，其動合觸點應當可靠 地閉合電路。

12. 在動作電壓和返回電壓下；繼電器的可動系統不應當停滯在中間位置。

13. 當周圍空氣的相對濕度不大于85％，繼電器的電路對殼(外殼上的非導電金屬部分)的絕緣電阻，用500V兆歐表測量應當不小于 300MΩ。 14. 繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。

15. 觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路(時間常數不大于5×10- 3s)中為50W，在交流電路中為250VA。

16. 功率消耗：在最小整定值處，繼電器的線圈所消耗的功率不超過20VA。

17. 當周圍介質溫度為+40℃時，繼電器在表2和表3所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣元件的損壞，而 線圈的溫升不大于65℃。

18. 壽命：繼電器電壽命500次，機械壽命為5000次。

DY-34/60C電壓繼電器使用和維護

1.繼電器使用前，需取去外殼，拔出機器，檢查有無在運輸中產生的損壞：如動片碰到磁板，游絲各圈相碰，動片軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開，可動系統應當轉回到原平衡位置直到止檔，然后進 行必要的調整和整定。

2.繼電器在重新調整時，必須保證。

2.1 可動系統的軸向活動量在0.15～0.3mm之間。

2.2 動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。

2.3 具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。

2.4 當指針由第一刻度值旋向最終刻度值時，游絲各圈不得相碰。

2.5 繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動(公差±lmm)，動、靜觸點總氣隙不小于2mm。

2.6 靜觸點和限制片之間的距離應不大于0.3mm。

2.7 在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，**整定值的調整，主要是改變動片和磁板間的氣 隙等。

2.8 不宜潤滑繼電器軸和軸承。

2.9不允許用砂紙或其它粗造材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手 指接觸觸點。

DY-34/60C電壓繼電器外形及開孔尺寸
